安裝注意事項

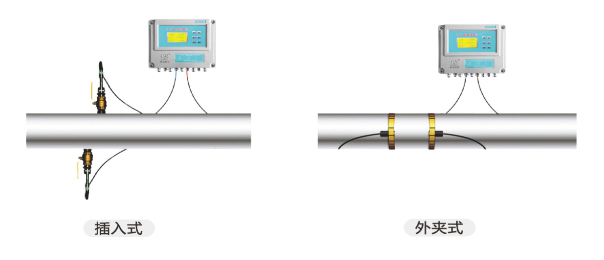

安裝方式特點

管段式超聲波流量計特點：

1. 適用于因某些管道由于材質疏，導聲不良；
2. 適用于銹蝕嚴重、襯里和管道內空間有間隙等原因，導致超聲波信號衰減嚴重，無法安裝插入式傳感器的場合；
3. 管段式傳感器解決了外夾式傳感器和插入式傳感器安裝過程中由于管道不標準引起的測量精度下降的難題；
4. 解決了人為安裝和調試誤差而造成的測量精度下降等問題；
5. 適用于常規管徑的液體測量，精度較高。

外夾式超聲波流量計特點：

1. 現場安裝無需破管，對流速無影響，沒有壓力損失；
2. 對于大口徑管道的流量測量，不會因管徑大而增加投資。

插入式超聲波流量計特點：

1. 使用專用開孔工具使傳感器在帶壓不停水的情況下安裝，獨特的帶壓拆卸、安裝方法，不影響正常生產，隨時完成在線更換與檢修。
2. 相對于其他各類流量計（如電磁流量計），在大口徑管道上，性?xún)r(jià)比更高。

安裝要求

選擇測量點：

超聲波流量計在所有流量計的安裝中是最簡單便捷的。只要選擇一個合適的測量點、把測量點處的管道參數輸入到流量轉換器中，把傳感器安裝在管道上即可進行測量。選擇測量點時要求選擇流體流場分布均勻的管段部分，以保證測量精度。安裝時，應遵循以下原則：

1. 選擇充滿流體的管段，如充滿流體的水平管段或流體由下向上流動的垂直管段；

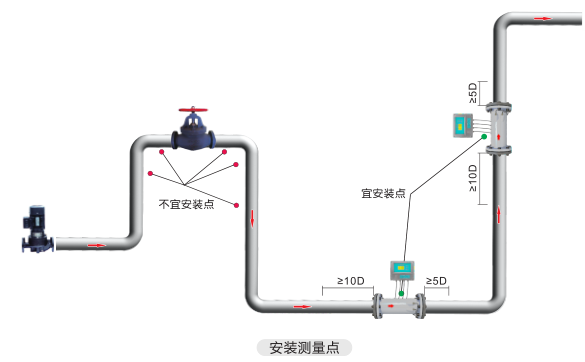

2. 測量點至少要選擇距上游10倍直接（≥10D），下游5倍直徑（≥5D）以上的均勻直管段，該范圍內沒有任何閥門、彎頭、變徑等干擾流場的裝置。如測量點前有泵、T形三通、調節閥、節流孔、漸擴管段或其它會引起旋轉流的裝置，要求其上游直管段更長。在水平管段上，傳感器一般安裝在管道的9點鐘、3點鐘（水平）位置；
3. 應避開6點、12點（垂直）的位置，以免管道底部沉淀物或管道上部的氣泡、氣穴引起信號的衰減；
4. 要保證測量點處的溫度在可測工作范圍以?xún)?nèi)；
5. 安裝時考慮預留出1-2人操作空間，便于維護；
6. 地埋管線管道井，注意防水防潮。
7. 外夾式超聲波流量計安裝時充分考慮管道內壁結垢狀況，盡量選擇無結垢的管段進行測量，不能完全滿足時，需把結垢考慮為襯里以獲得更好的測量精度；
8. 外夾式超聲波流量計安裝時選擇管材均勻致密，易于超聲波傳輸?shù)墓芏巍?/span>

安裝注意事項：

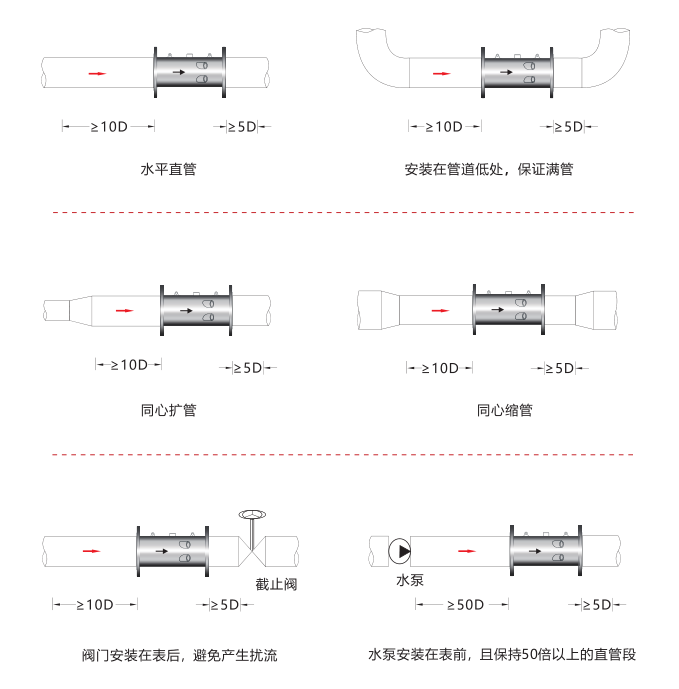

超聲波流量傳感器上下游要按下圖要求留有足夠長的直管段（D為傳感器口徑）。

流量計接線

一旦流量計按照要求安裝在指定位置，便可以開始接線。

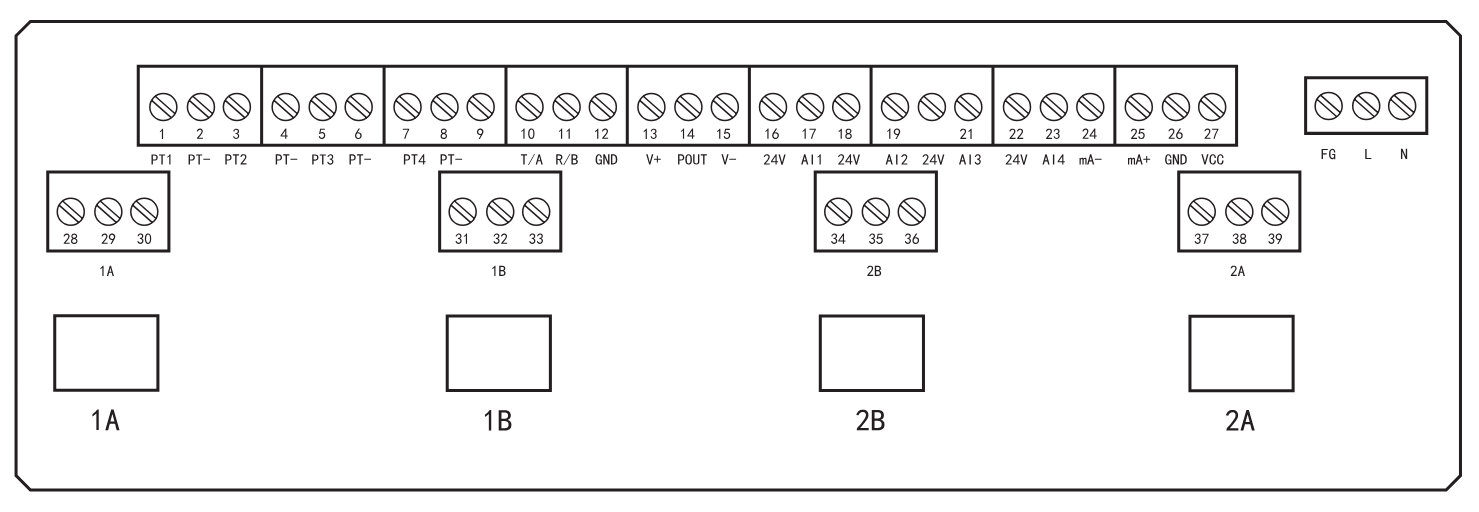

打開主機上蓋，可以看見轉換器的接線端子，具體接線，請參照下圖：

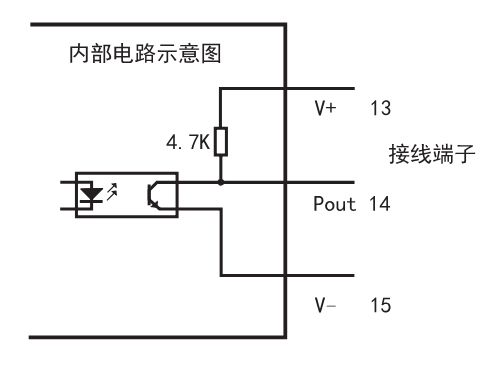

1. 脈沖輸出接線圖

V+接如供電電壓：12-24V

POUT脈沖輸出信號

V-接外部電源負極

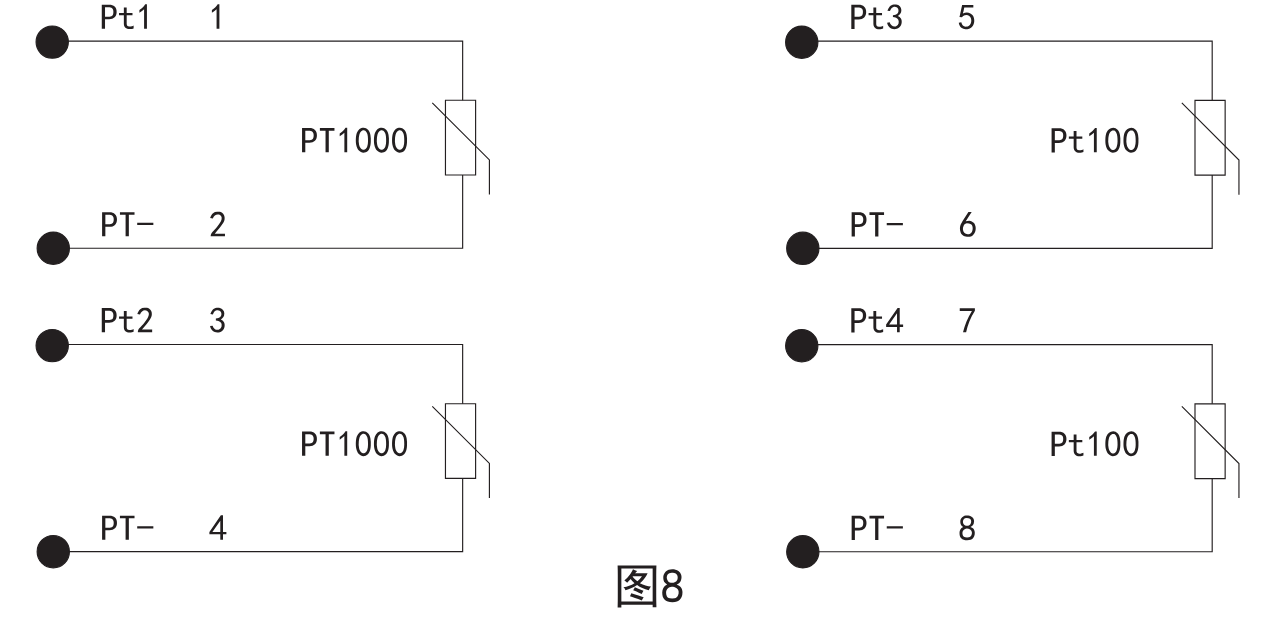

2. 溫度傳感器接線圖
